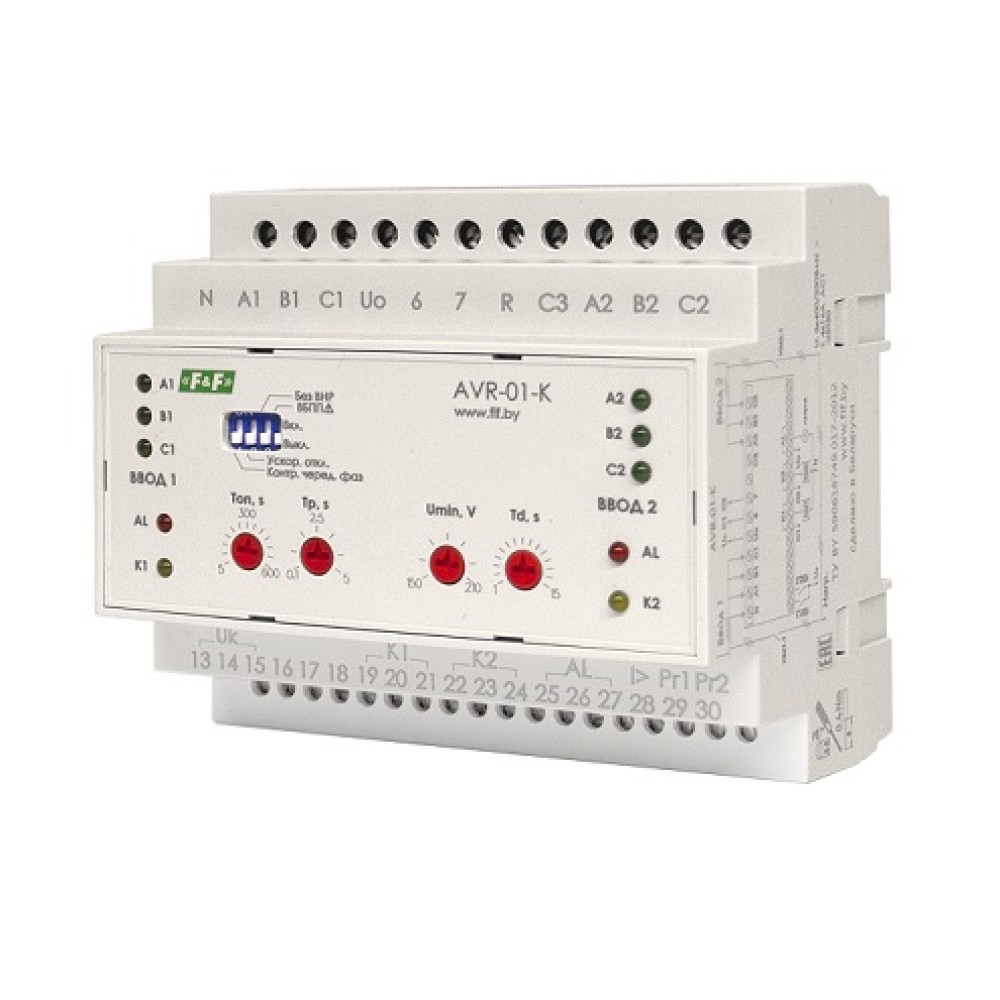

Устройство управления резервным питанием AVR-01-K

Назначение

Устройство управления AVR-01-K предназначено для построения схем автоматического ввода резервного питания (АВР) на объектах с двумя вводами питания и одной отходящей к нагрузке линии.

Особенности AVR-01-K:

1. Управление контакторами и моторными приводами.

2. Формирование напряжения питания цепей контроля и управления силовыми аппаратами./

3. Смена приоритетного ввода посредством внешнего переключателя.

4. Возможность работы в ручном режиме.

5. Возможность работы без восстановления нормального режима.

6. Наличие входов аварийного отключения нагрузки.

7. Контроль чередования и асимметрии фаз.

8. Возможность настройки нижнего порога напряжения с регулируемой задержкой отключения.

Область применения

Применяется для построения систем ввода резервного питания.

Принцип работы

Устройство управления AVR-01-K контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, нагрузка подключается к одному из вводов (в зависимости от установленного приоритета) с помощью внешнего коммутирующего устройства (контактор, автоматический выключатель с электроприводом и т.д.) управляемого устройством AVR-01-K. При выходе напряжения на используемом вводе за установленные пределы (превышение, понижение и т.д.) питание нагрузки будет осуществляться от другого ввода, если его параметры находятся в установленных пределах. После восстановления сетевого напряжения на основном вводе, в зависимости от выбранного приоритета, нагрузка переключится на него либо сохранит питание от текущего ввода. При переключении устройство контролирует положение контактов силового аппарата, чтобы при залипании его контактов не допустить включение резервной линии и тем самым не создать “встречного” напряжения. На протяжении всего времени работы осуществляется контроль аварийных цепей автоматических выключателей с электроприводом (цепь сигнализации, срабатывание теплового и/или электромагнитного расцепителей сверхтока), и в случае аварии отключает питание от неисправной нагрузки, до выяснения и устранения причин аварии и сброса аварийного состояния на устройстве AVR-01-K.
