Назначение:

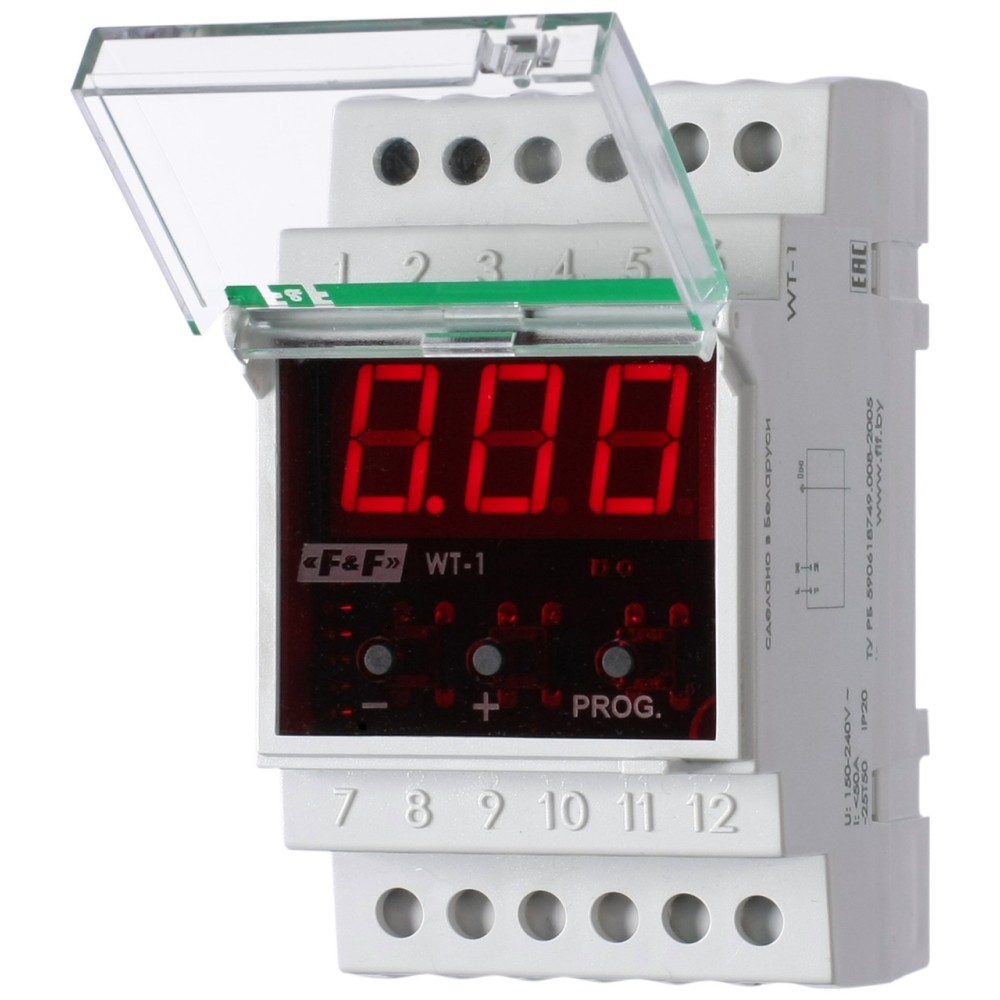

Указатель тока WT-1 предназначен для отображения силы тока в однофазной или отдельных фазах трехфазной сети переменного тока на светодиодном индикаторе питания.
Принцип работы:Цифровой указатель измеряет и отображает значение силы тока однофазной сети на 3-х разрядном светодиодном табло. Питание прибора осуществляется от этой же сети. Визуальный контроль напряжения в одно- и трёхфазных сетях переменного тока в распределительных щитах, в блоках управления технологическим оборудованием, на диспетчерских пультах и т. п.
WT-1
Установка коэффициента трансформации трансформатора тока:
Коэффициент трансформации вводиться для работы с внешними трансформаторами тока. Например, для измерения токов до 500А используется трансформатор с коэффициентом трансформации 500/5 А. Устанавливаем коэффициент трансформации 500/5=100.
Нажать “РROG” длительностью более 4 секунд, краткоременно высвечивается “С”, далее значение коэф-фициента. Кнопками “+”, “-” установить коэффициент трансформации. Кратковременно нажать “PROG”, устройство запомнит параметры и выйдет в рабочий режим.
Если указатель используется без трансформаторов тока, то устанавливаем значение С=1.
-
Отключить питание, установить указатель в распределительном щите.
-
Подключить питание к зажимам 1-2.
-
Провод питания нагрузки пропустить через сквозное отверстие в корпусе.
-
Включить питание.
| Параметр | WT-1 |
|---|---|
| Напряжение питания: | от 150 до 240В |
| Табло: | 3-х разрядный сегментный светодиодный индикатор 10x6 мм |
| Частота питания сети: | 45-55 Гц |
| Макс. контролируемый ток: | 50А* |
| Погрешность измерений, не более: | 3% |
| Рабочая температура: | от -25°С до +50°С |
| Потребляемая мощность: | 4 Вт |
| Степень защиты: | IP20 |
| Подключение: | винтовые зажимы 2,5 мм2 |
| Размеры: | 52,5x90x65 мм |
| Тип корпуса: | 3S |
| Монтаж: | на DIN-рейке 35 мм |
* С внешними трансформаторами тока до 999А
