Назначение:

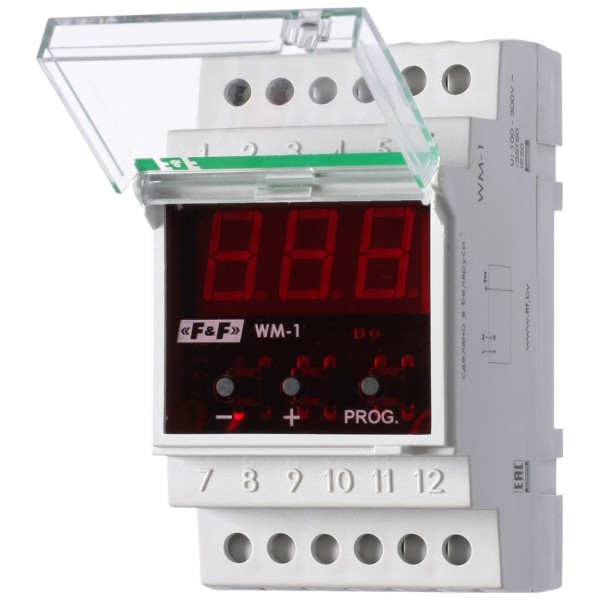

Указатель мощности WМ-1 предназначен для отображения уровня потребляемой мощности, тока и напряжения в однофазной сети питания.
Выбор отображаемого параметра производиться кнопками на панели управления.
Принцип работы:Цифровой указатель измеряет и отображает значение силы тока, напряжения, потребляемой мощности однофазной сети на 3-х разрядном светодиодном индикаторе. Питание прибора осуществляется от этой же сети. Визуальный контроль параметров в одно- и трёхфазных сетях переменного тока в распределительных щитах, в блоках управления технологическим оборудованием, на диспетчерских пультах и т. п.
Установка режима отображения:
Нажатием кнопки “PROG”, выбрать требуемый режим отображения:
― Р ― режим отображения мощности.
― I ― режим отображения потребляемого тока в сети.
― U ― режим отображения сетевого напряжения.
Коэффициент трансформации вводиться для работы с внешними трансформаторами тока. Например, для измерения токов до 500А используется трансформатор с коэффициентом трансформации 500/5 А. Устанавливаем коэффициент трансформации 500/5=100.
Нажать “РROG” длительностью более 4 секунд, краткоременно высвечивается “С”, далее значение коэф-фициента. Кнопками “+”, “-” установить коэффициент трансформации. Кратковременно нажать “PROG”, устройство запомнит параметры и выйдет в рабочий режим.
Если указатель используется без трансформаторов тока, то устанавливаем значение С=1.
-
Отключить питание, установить указатель в распределительном щите.
-
Подключить питание к зажимам 1-2.
-
Провод питания нагрузки пропустить через сквозное отверстие в корпусе.
-
Включить питание.
| Параметр | WM-1 |
|---|---|
| Напряжение питания: | 230В 50Гц |
| Табло: | 3-х разрядный сегментный светодиодный индикатор 10x6 мм |
| Частота питания сети: | 45-55 Гц |
| Диапазон мощности: | 0,5 ― 10кВт* |
| Диапазон напряжения: | 110 ― 300В |
| Диапазон токов: | 1 ― 50А* |
| Погрешность измерений, не более: | 3% |
| Рабочая температура: | от -25°С до +50°С |
| Потребляемая мощность: | 4 Вт |
| Степень защиты: | IP20 |
| Подключение: | винтовые зажимы 2,5 мм2 |
| Размеры: | 52,5x63x90 мм |
| Тип корпуса: | 3S |
| Монтаж: | на DIN-рейке 35 мм |
* С внешними трансформаторами тока до 999А и 999кВт
