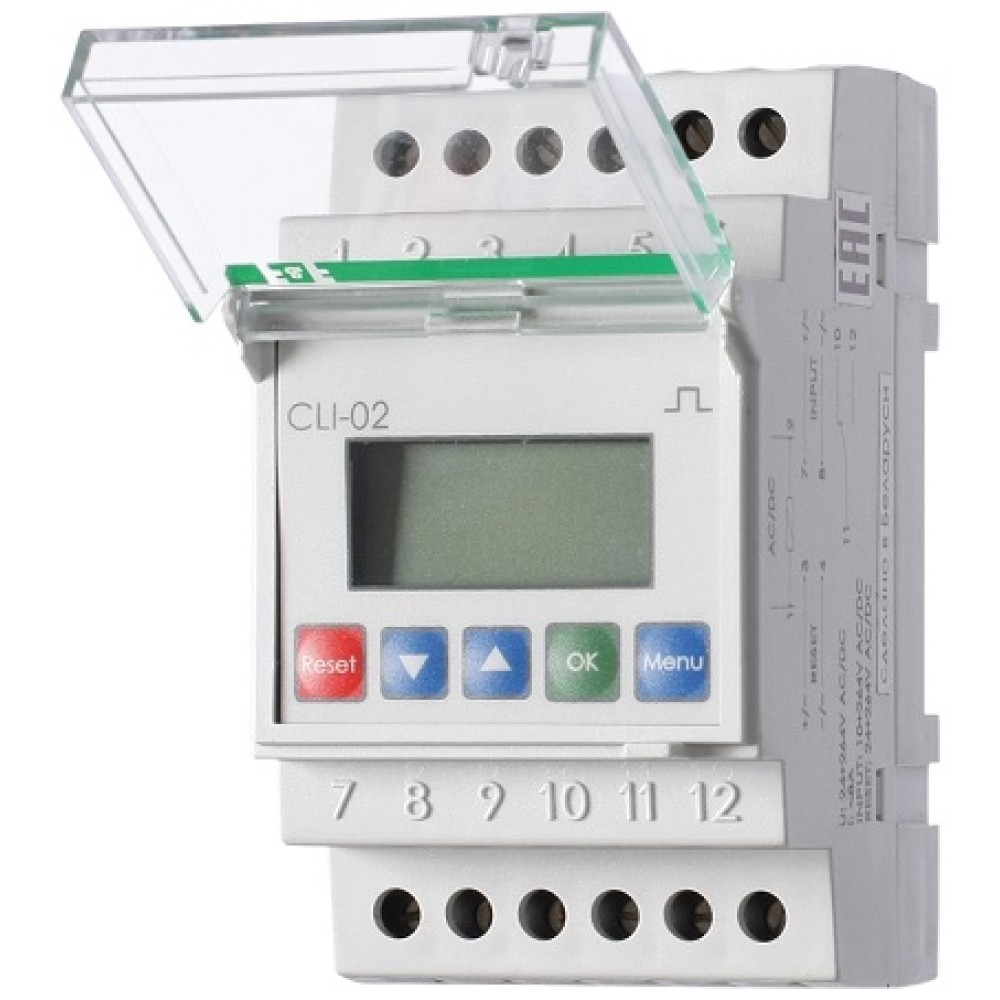

Счетчик импульсов CLI-02

Назначение

Счетчик импульсов предназначен для подсчета импульсов напряжения переменного или постоянного тока (AC/DC) поступающих от внешних устройств с целью определения количества выполненных циклов работы в системах автоматизации.

Область применения

Например, для подсчета количества ударов пресса, количества оборотов, количества единиц продукции сходящей с конвейера и т.д.

Принцип работы

Счетчик CLI-02 - универсальный, способ действия его зависит от выбранных установок.

Особенности:

- Панель управления дает возможность запрограммировать и контролировать работу устройства;

- вход счетчика приспособлен к работе с сигналами AC/DC с амплитудой от 10В до 264В и частотой до 50Гц для сигналов переменного тока (АС) и 5кГц для сигналов постоянного тока (DC);

- программируемый в диапазоне 1 - 99 999 999 параметр Prog (Порог) определяет предельное количеств импульсов, которые могут быть подсчитаны в каждом рабочем цикле;

- внешний вход для обнуления RESET;

- релейный выход, сигнализирующий окончание заданного цикла счетчика(замкнуты контакты 11-12 8А);

- локальный счетчик, который обнуляется при помощи внешнего входа или кнопкой RESET;

- возможность автоматического обнуления локального счетчика (работа в замкнутом цикле) с возможностью установки выбранного состояния реле;

- выбор действия реле: импульс в заданном промежутке времени, смена положения ВКЛ -> ВЫКЛ или ВЫКЛ -> ВКЛ;

- общий счетчик(TOTAL), считывающий все импульсы (работа в замкнутом цикле 0-> 99 999 999-> 0-> .... или обнуляемый из программируемого меню счетчика);

- выбор Zbocze (Край) входного импульса (нарастающего или убывающего) на который будет реагировать счетчик;

- цифровой фильтр для ограничения максимальной частоты подсчитываемых импульсов(для отсечения помех на входе счетчика);

- функция “обратного отсчета» от заданного значения с сигнализацией значения «ноль» (9999->0);

- энергонезависимая память установок локального и глобального счетчиков;

- градуировка значения подсчитанных импульсов согласно заданного множителя или делителя;

- блокируемый доступ в программируемое меню с помощью PIN-кода;

- определение порядка подсветки дисплея;

- многоуровневое меню счетчика на трех языках: русском, английском и польском.
