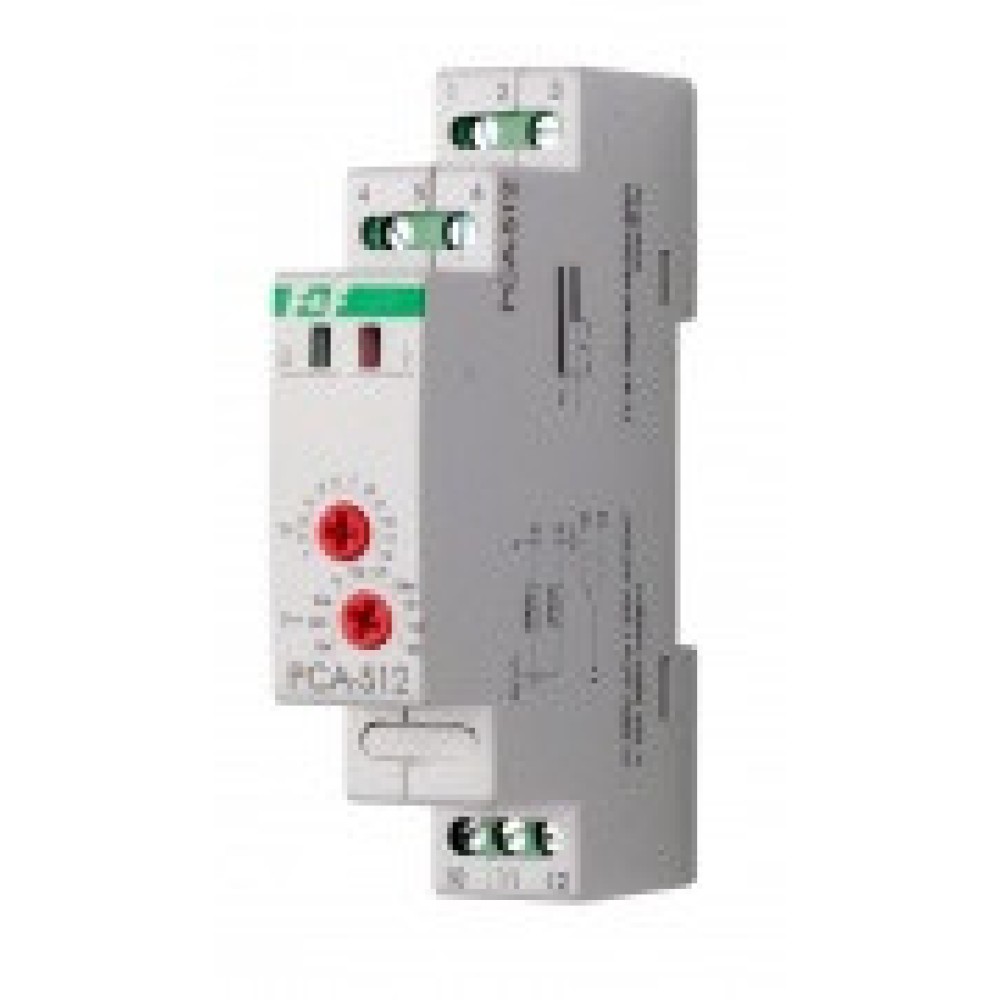

Количество: Добавить к заявке Назначение: Электродвигатель при запуске потребляет ток, многократно превышающий номинальный. Поэтому пуск электродвигателя большой мощности при слабой питающей сети сопровождается падением напряжения в фазах, что приводит к сбоям в работе другого оборудования. Реле времени программируемое PCG-417 управляет контакторами, переключающими обмотки электродвигателя со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме и значительно снижает пусковой ток.
Принцип работы:Реле времени программируемое PCG-417 имеет два релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор Sзвезда {контакты 7-9 замыкаются) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА». Поэтому напряжение на них в 1,73 раза меньше номинального, что снижает пусковой ток. По истечении времени t1 выхода двигателя в рабочий режим контактор Sзвезда отключается (контакты 7-9 размыкаются), наступает пауза длительностью t2, затем включается контактор Sтреуг (контакты 10-12 замыкаются), включающий обмотки по схеме «ТРЕУГОЛЬНИК».
Технические данные:| Параметр | PCG-417 |
|---|---|
| Напряжение питания: | 230В 50Гц (1-3) |
| Максимальный коммутируемый ток: | 8А, АС1 |
| Максимальный ток катушки контактора: | 2А |
| Контакт: Тип | 2x1P( 2 переключающих ) |
| Время пуска в режиме «звезда»-регулируемое время переключения: | 1-1000 сек |
| Время переключения: | 75 или 150 мсек |
| Рабочая температура: | от -25°С до +50°С |
| Степень защиты: | IP20 |
| Потребляемая мощность: | 0,6 Вт |
| Размеры: | 18x90x65 мм |
| Тип корпуса: | 1S |
| Монтаж: | на DIN-рейке 35 мм |
