*С полным паспортом изделия можно ознакомится в следующей вкладке "Спецификация"
-
Защита от пожара - отключение при обнаружении искрения в электропроводке (наличие функции детектирования аварийной электрической дуги)
-
Защита от скачков и длительных перенапряжений
-
Встроенная варисторная защита от импульсных скачков сетевого напряжения
-
Номинальный ток коммутации 63А/250В
-
Максимальный ток коммутации 80А/250В
-

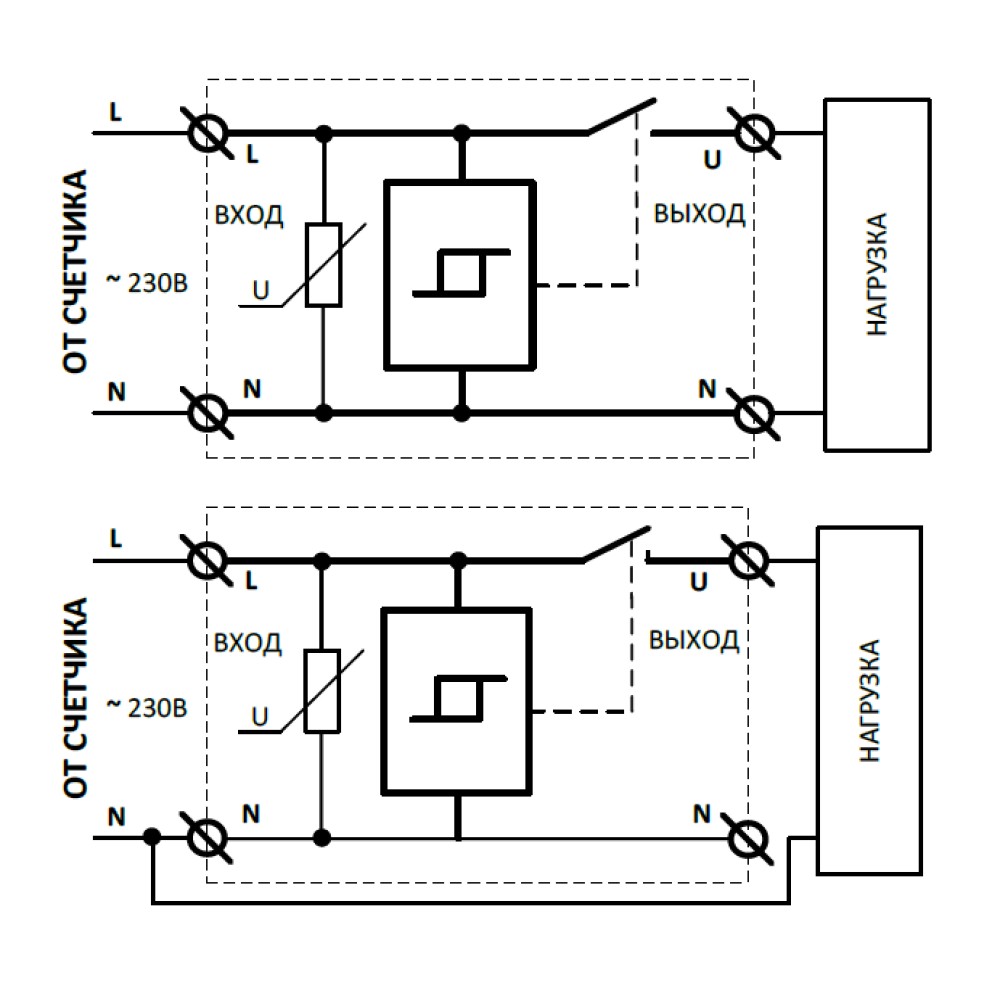

Функция дистанционного управления (обрывом нейтрали)
Компания МЕАНДР предлагает свой, «асимметричный», ответ импортным устройствам защиты от искрения в электрической сети.
1) В чём принципиальная разница?
- Все импортные устройства AFCI совмещены либо с АВ, либо УЗО, либо с АВДТ. Только Симменс предлагает подключение разных приборов к своему AFDD 5SM6, но только производства ф. Симменс.
- Все импортные устройства AFCI имеют однократное действие. Т.е. при обнаружении аварийной ситуации они отключают аварийную цепь.
- Все производители AFCI и AFDD рекомендуют их установку отдельно на каждую отходящую цепь. Как правило, они изготавливаются но токи от 10 до 40 Ампер максимум.
- Также все импортные устройства имеют защиту от длительного перенапряжения однократного действия, т.е.без автоматического повторного включения. В России, особенно в глубинке, перенапряжение довольно частое явление. Поэтому очень высок оставить объект на длительное время без электричества.
2) Что предлагает МЕАНДР?

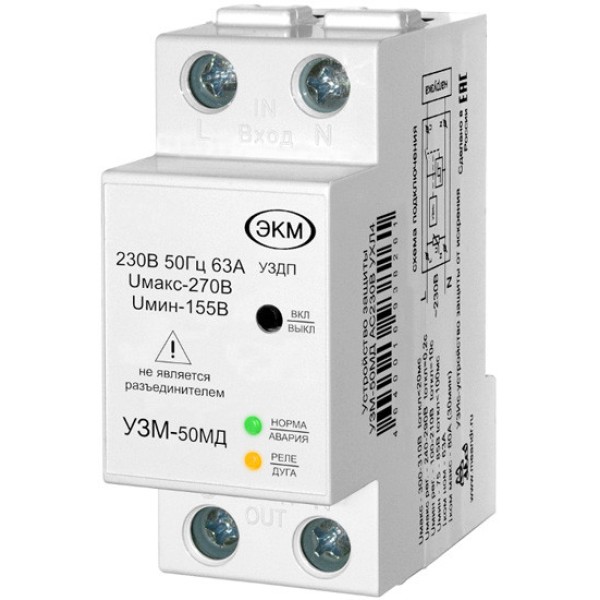

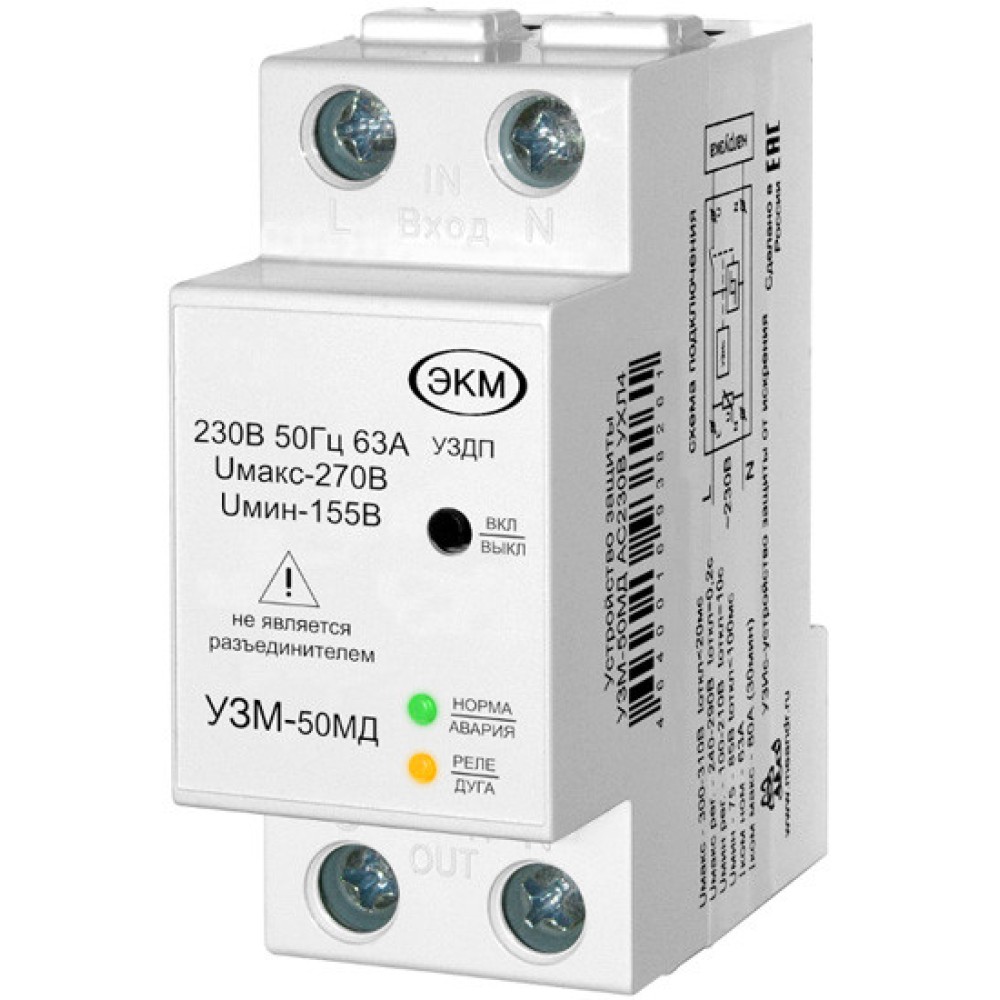

- Одномодульное устройство AFCI УЗМ-50МД с рабочим током 63 Ампера со встроенным расцепителем и с возможностью повторного включения.
- Функция защиты от недо/перенапряжения (фиксированные пороги 155 и 270 В)
- Защита от импульсного перенапряжения (200 Дж)
- Функция повторного включения при восстановлении напряжения после аварии
- Функция «умного» повторного включения при обнаружении искрения в электропроводке (2 попытки включения через разные интервалы времени).
- Возможна установка как на вводе в помещение, так и на отходящие линии.
- Возможна совместная работа с любыми аппаратами защиты, АВ, УЗО или АВДТ.
Самое главное стоимость УЗМ-50МД не сопоставимо ниже любого устройства подобного назначения на российском рынке.
3) Уникальная система тестирования работоспособности AFCI УЗМ-50МД.
Тестирование работоспособности AFCI УЗМ-50МД осуществляется кнопкой на лицевой панели, подобно кнопке тестирования УЗО, а также в автоматическом режиме один раз в сутки.
При каждом нажатии кнопки выполняется полный тест канала обнаружения дуги. При этом не важно, для чего нажималась копка; для переключения режима работы, для изменения времени повторного пуска или просто для отключения цепи.
|
Параметр |
Ед.изм. |
УЗМ-50МД |
|
Параметры защиты |
||
| Минимальный обнаруживаемый ток искрения (дуги), не более | А | 5,0 |
|
Уровень ограничения напряжения при токе помехи 100А, не более |
кВ |
1,2 |
|
Максимальная энергия поглощения встроенным варистором (одиночный импульс 10/1000мкс) |
Дж |
200 |
|
Максимальный ток поглощения в строенным варистором, одиночный импульс 8/20мкс / повторяющиеся импульсы 8/20мкс |
А |
8000/6000 |
|
Время срабатывания импульсной защиты |
нс |
<25 |
|
Порог отключения нагрузки при повышении напряжения, Uверх |
В |
270 |
|
Верхний порог ускоренного отключения нагрузки при повышении напряжения выше верхнего критического порога, Uверх.кр. |
В |
300 ± 15 |
|
Порог отключения нагрузки при снижении напряжения, Uниз |
В |
155 |
|
Порог ускоренного отключения нагрузки при снижении напряжения ниже нижнего критического порога, Uниз.кр |
В |
80± 10 |
|
Гистерезис возврата верхнего и нижнего порога от установленного значения |
% |
3 |
|
Питание |
||
|
Номинальное напряжение питания |
В |
230 |
|
Частота напряжения питания |
Гц |
50 |
|
Максимальное напряжение питания |
В |
440 |
|
Потребляемая мощность, не более |
ВА |
1,5 |
|
Потребление электроэнергии, не более |
Вт*ч |
1,5 |
|
Коммутирующая способность контактов |
||
|
Номинальный ток нагрузки, (при сечении подключённых проводников не менее 16мм², медь) |
А |
63 |
|
Номинальная мощность нагрузки (AC250В) |
кВт |
14,5 |
|
Максимальный ток нагрузки, (активная – АС1, 30мин) |
А |
80 |
|
Максимальная допустимая мощность нагрузки (АС 250В – АС1, 30мин) |
кВт |
20,0 |
| Ток перегрузки/время воздействия без сваривания контактов | А/мс | 2000/10 |
|
Ток короткого замыкания без разрушения |
А |
3000 |
|
Технические данные |
||
|
Задержка включения /повторного включения, выбирается пользователем |
|
6мин/10с |
|
Задержка ускоренного отключения по верхнему критическому порогу |
мс |
20 |
|
Задержка ускоренного отключения по нижнему критическому порогу |
мс |
100 |
|
Задержка отключения при повышении напряжения выше верхнего порога |
с |
0,2 |
|
Задержка отключения при снижении напряжения ниже нижнего порога |
с |
10 |
|
Сечение подключаемых проводников |
мм² |
0,5-25 (20-4 AWG) |
| Момент затяжки винтового соединения клеммы | Hm | 2,5 |
|
Габаритные размеры |
мм |
83х35х67 |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 | |
|
Степень защиты реле по корпусу/по клеммам |
|
IP40/IP0 |
|
Диапазон рабочих температур (по исполнениям) |
°С |
-25…+55 (УХЛ4) -40…+55 (УХЛ2) |
|
Температура хранения |
°С |
–40...+70 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) | |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ А1-А2) | |
| Относительная влажность воздуха | % | до 80 (при 250C) |
| Высота над уровнем моря | м | до 2000 |
| Рабочее положение в пространстве | произвольное | |
| Режим работы | круглосуточный | |
| Масса, не более | кг | 0,16 |
|
Срок службы, не менее |
лет |
10 |
