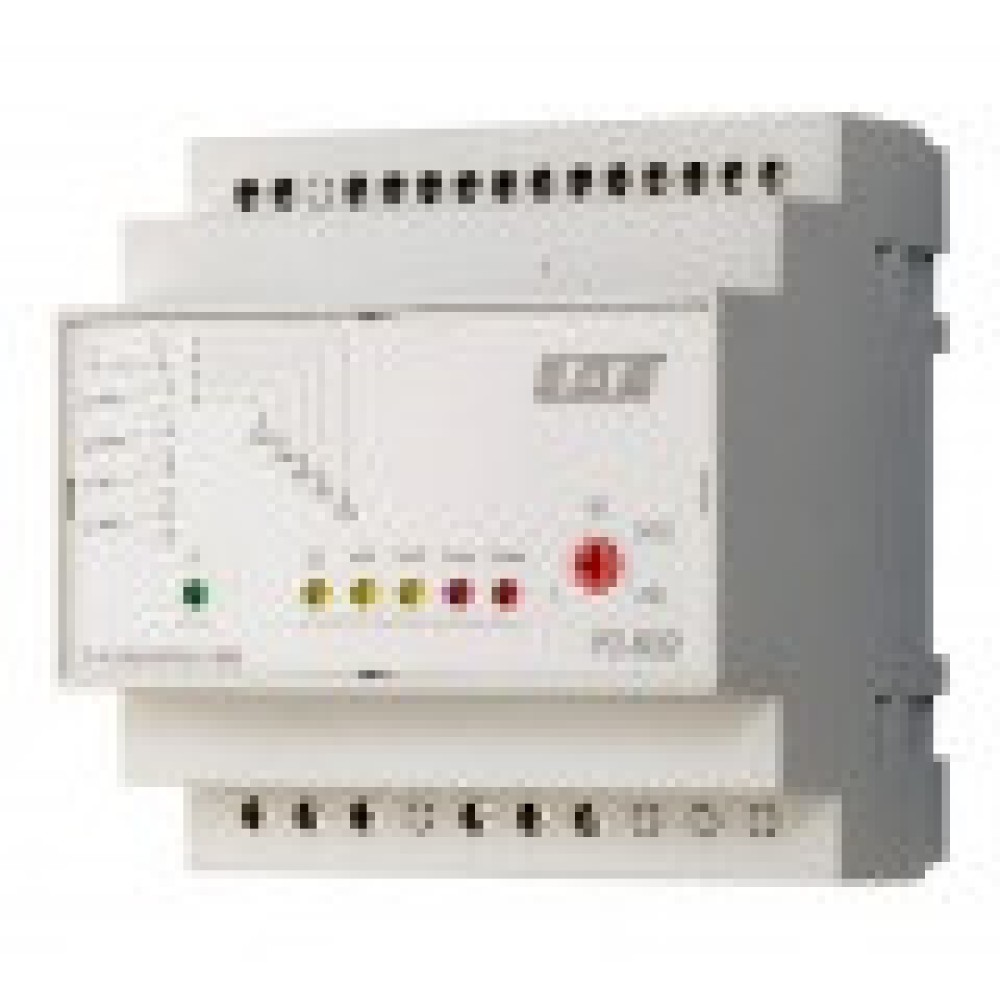

Реле контроля уровня PZ-832

Автомат PZ-832 предназначен для контроля и поддержания заданного уровня токопроводящих жидкостей в резервуарах, бассейнах, водонапорных башнях и т.п. и управления электродвигателями насосных установок. Автомат имеет два независимых канала контроля аварийных нижнего ALmin и верхнего AL_max уровней и двух контрольных уровней МАХ и MIN, в пределах которых поддерживается уровень жидкости. PZ-832 имеет независимые выходные реле по каждому из аварийных уровней и два выходных реле по уровням МАХ, MIN, переключающиеся одновременно.

Автоматы не используются для контроля дистиллированной воды, бензина, масла, керосина, этиленгликоля, сжиженного газа.

Автомат контролирует наличие жидкости на двух уровнях. Если уровень жидкости опускается ниже минимального— замыкаются контакты 17-16 и 21-22 (включение наполняющего резервуар насоса). При достижении жидкостью верхнего уровня замыкаются контакты 17-18 и 21-20 (выключение насоса).

Дополнительные аварийные уровни предназначены для защиты от переполнения резервуара и его опустошения. При этом для контроля верхнего аварийного уровня аварийный датчик (зонд) необходимо разместить выше максимального, а для контроля нижнего аварийного уровня — ниже минимального. Если уровень жидкости опускается ниже аварийного (ALmin), замыкаются контакты 11-12. При достижении жидкостью верхнего аварийного уровня (AL_max) замыкаются контакты 14-15.
