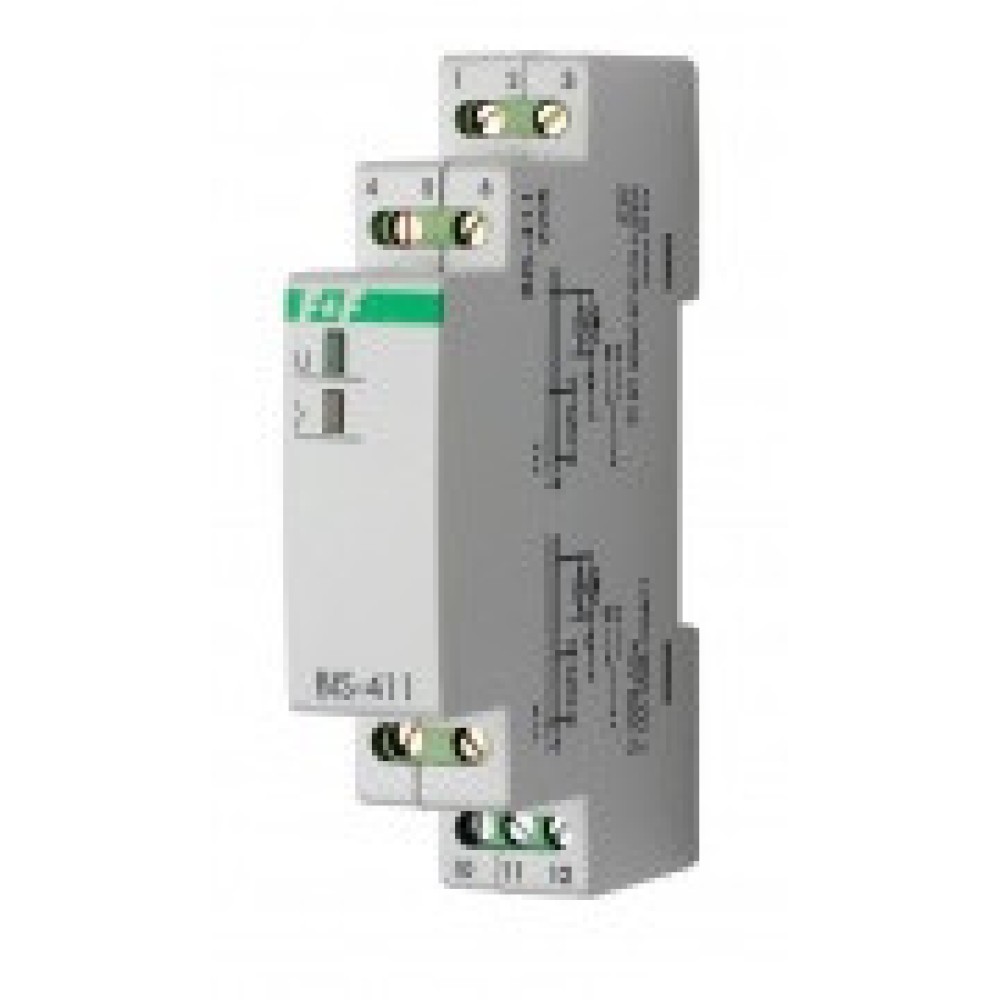

Реле импульсное (бистабильное) BIS-411

Схема подключения BIS-411

Реле импульсное BIS-411 предназначено для управления освещением или иной нагрузкой из нескольких мест по двухпроводной линии при помощи параллельно соединенных кнопочных выключателей.

Позволяют избежать расходов по прокладке электропроводки для лестничных или аналогичных выключателей (для соединения кнопок управления с реле достаточно применить двухжильный провод 2x0,35мм²).

Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе).

При поступлении импульса на управляющий вход реле происходит переключение его выхода в противоположное состояние, при следующем импульсе ― в исходное. В отличие от контакторов, электроэнергия потребляется только в момент переключения. Включение нагрузки осуществляется нажатием любого однотактового выключателя (кнопки без фиксации), выключение ― следующим нажатием.

В реле BIS-411 реализована функция памяти состояния (включено или выключено) при отключении питания.

Реле импульсное BIS-411 работает с выключателями без фиксации  (кнопочного типа).

Провода питания и нагрузки подсоединить в соответствии со схемой подключения.

Чтобы исключить самопроизвольную сработку от наводок силового провода либо в ситуации, когда число управляющих реле (более 10), рекомендуется установить конденсатор емкостью 0,15-0,33 мкФ 275 В АС между выводами 1 и 6.
