Назначение:

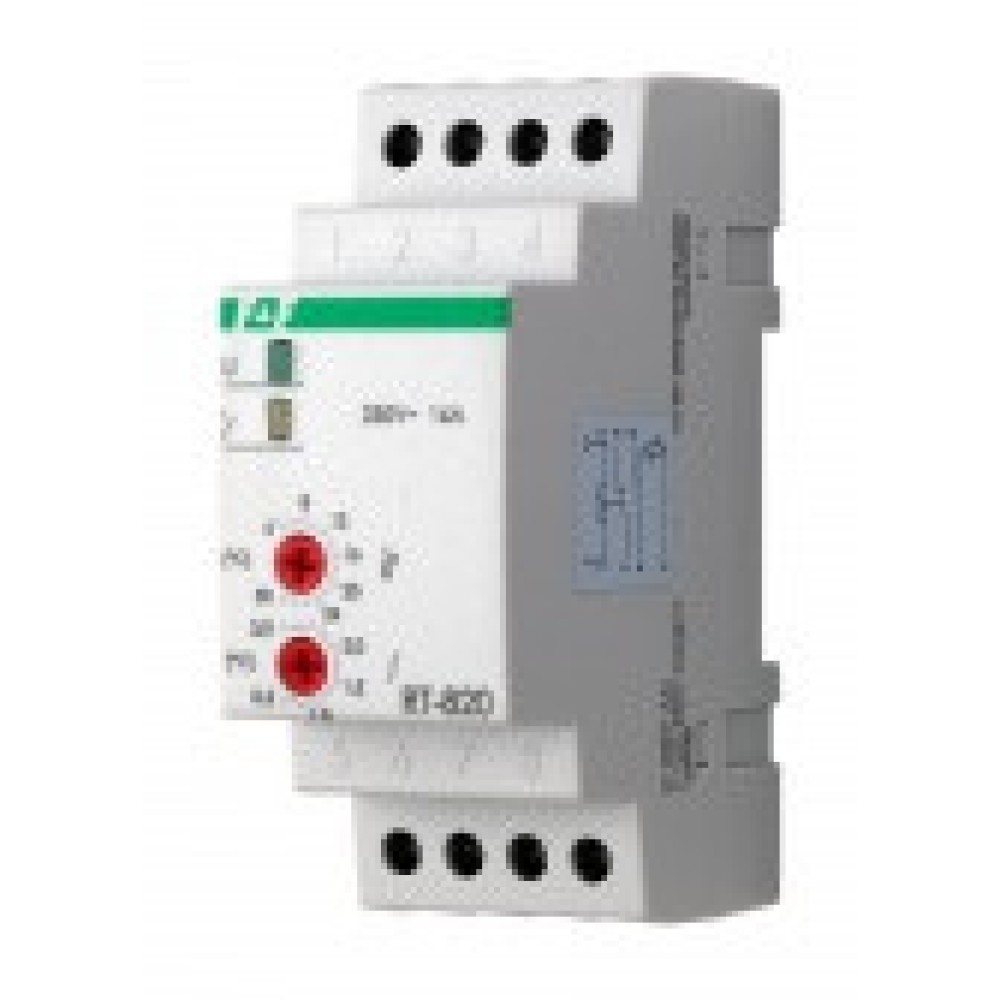

Регулятор температуры предназначен для контроля и поддержания заданного температурного режима путём включения-выключения нагревательной (охлаждающей) установки по сигналам выносного датчика температуры: в помещениях, овощехранилищах, системах водяного отопления и т. п., а также в качестве комплектующего изделия в устройствах автоматики.
Принцип работы:В зависимости от выполняемой задачи исполнительное устройство (нагреватель или охладитель) подключаются к определённым контактам выходного реле. При достижении заданной на панели прибора температуры происходит выключение нагревателя (охладителя). Например, в случае нагрева при снижении температуры в контролируемой зоне ниже заданной контакты исполнительного реле замыкаются включается нагреватель. По достижении заданной температуры контакты исполнительного реле размыкаются и нагреватель отключается. При понижении температуры на величину установленного гистерезиса контакты реле замыкаются, и нагреватель включается снова. Недопускается использование датчика KTY 10-6 в электропроводящих жидкостях.
Датчик температуры заключён в отрезок термоусаживаемой трубки, поставляется с проводом длиной 2,5 м сечением 0,5 см2 в двойной изоляции. Клеммы подключения датчика изолированы от сети питания и контактов исполнительного реле.
Возможно удлинение провода датчика до 50 метров.
Монтаж:
1. выключить питание
2. установить регулятор температур RT-822 в распределительном щите на DIN-рейке.
3. провода питания подключить к зажимам 1 и 2 (зажим 1 ― фаза, зажим 2 ― ноль).
4. нагревательную/охлаждающую установку подключить к зажимам 2 и 8 или 2 и 3 в зависимости от значения поддерживаемой температуры.
5. датчик температуры установить в зоне контроля и подключить к зажимам 5 и 6.
| Параметр | RT-822 |
|---|---|
| Напряжение питания на входе: | от 50 до 264 В AC/DC |
| Максимальный коммутируемый ток: | 16А, АС1 |
| Контакт: | 1P (1 переключающий) |
| Диапазон регулируемых температур: | +30 ― +60°С |
| Датчик температуры: | полупроводниковый, KTY 10-6 |
| Длинна провода с датчиком: | 2,5м |
| Сигнализация питания: | зеленый светодиод |
| Сигнализация включения нагрузки: | жёлтый светодиод |
| Гистерезис: | +0,5 ― +3°С |
| Рабочая температура: | от -25°С до +50°С |
| Потребляемая мощность: | 1,1 Вт |
| Степень защиты: | IP20 |
| Коммутационная износостойкость: | > 105 |
| Размеры: | 35x90x65 мм |
| Подключение: | винтовые зажимы 2,5 мм2 |
| Тип корпуса: | 2S |
| Монтаж: | на DIN-рейке 35мм |
