Назначение:

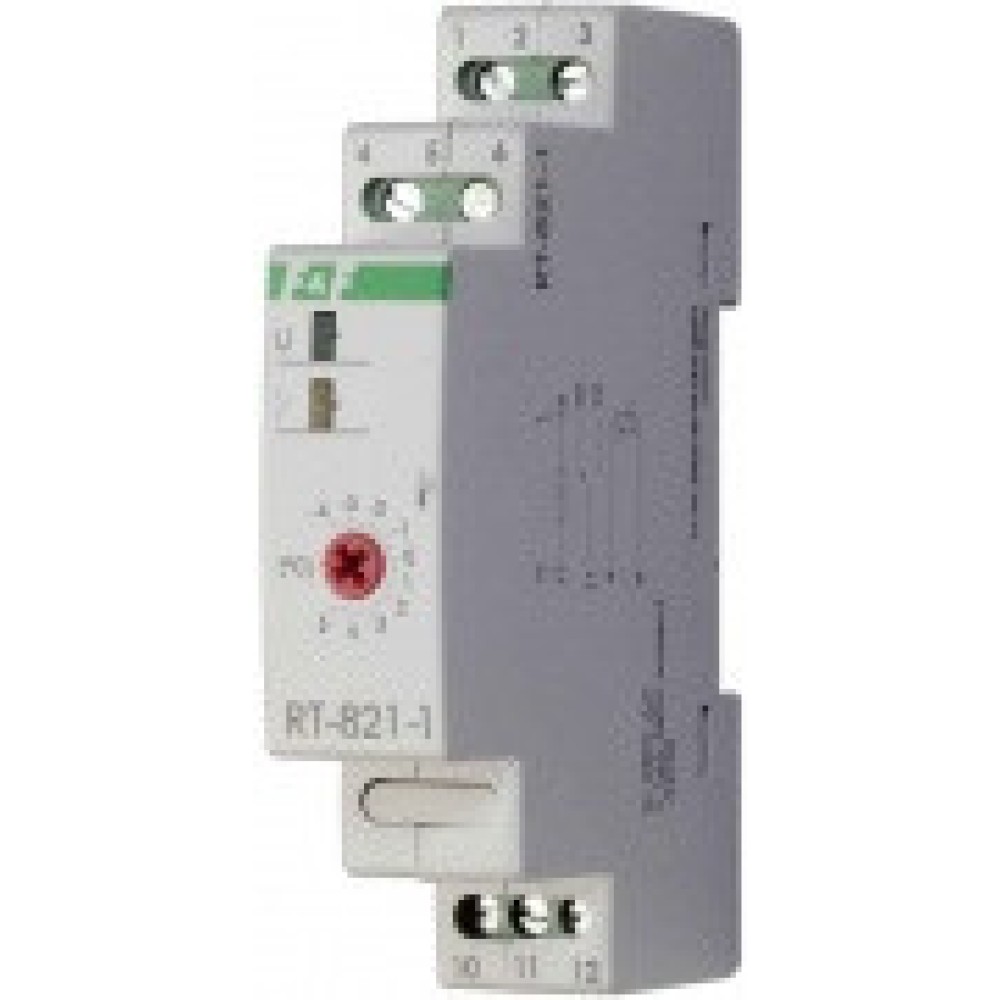

Регулятор температуры RT-821-1 предназначен для контроля и поддержания заданного температурного режима путём включения-выключения нагревательной (охлаждающей) установки по сигналам выносного датчика температуры: в помещениях, овощехранилищах, системах водяного отопления и т. п., а также в качестве комплектующего изделия в устройствах автоматики.
Принцип работы:В зависимости от выполняемой задачи исполнительное устройство (нагреватель или охладитель) подключаются к определённым контактам выходного реле. При достижении заданной на панели прибора температуры происходит выключение нагревателя (охладителя). Например, в случае нагрева при снижении температуры в контролируемой зоне ниже заданной контакты исполнительного реле замыкаются включается нагреватель. По достижении заданной температуры контакты исполнительного реле размыкаются и нагреватель отключается. При понижении температуры на величину установленного гистерезиса контакты реле замыкаются, и нагреватель включается снова.
Возможно удлинение провода датчика до 50 метров.
Монтаж:
- выключить питание.
- установить регулятор температур RT-821-1 в распределительном щите на DIN-рейке.
- провода питания подключить к зажимам 1 и 3 (зажим 3 -фаза, зажим 1 ― ноль).
- нагревательную/охлаждающую установку подключить к зажимам 1 и 11 или 3 и 12 в зависимости от значения поддерживаемой температуры.
- датчик температуры установить в зоне контроля и подключить к зажимам 4 и 6.
Датчик температуры имеет гальваническую связь со схемой питания!
Технические данные:| Параметр | RT-821-1 |
|---|---|
| Напряжение питания на входе: | 180 ― 250 В AC |
| Максимальный коммутируемый ток: | 16А, АС1 |
| Контакт: | 1P (1 переключающий) |
| Диапазон регулируемых температур: | -4 ― +5°С |
| Датчик температуры: | полупроводниковый, KTY 10-6 |
| Длинна провода с датчиком: | 2,5м |
| Сигнализация питания: | зеленый светодиод |
| Сигнализация включения нагрузки: | жёлтый светодиод |
| Гистерезис: | +3°С |
| Рабочая температура: | от -25°С до +50°С |
| Потребляемая мощность: | 1 Вт |
| Степень защиты: | IP20 |
| Коммутационная износостойкость: | > 105 |
| Размеры: | 18х90х65 мм |
| Подключение: | винтовые зажимы 2,5 мм2 |
| Тип корпуса: | 1S |
| Монтаж: | на DIN-рейке 35мм |
