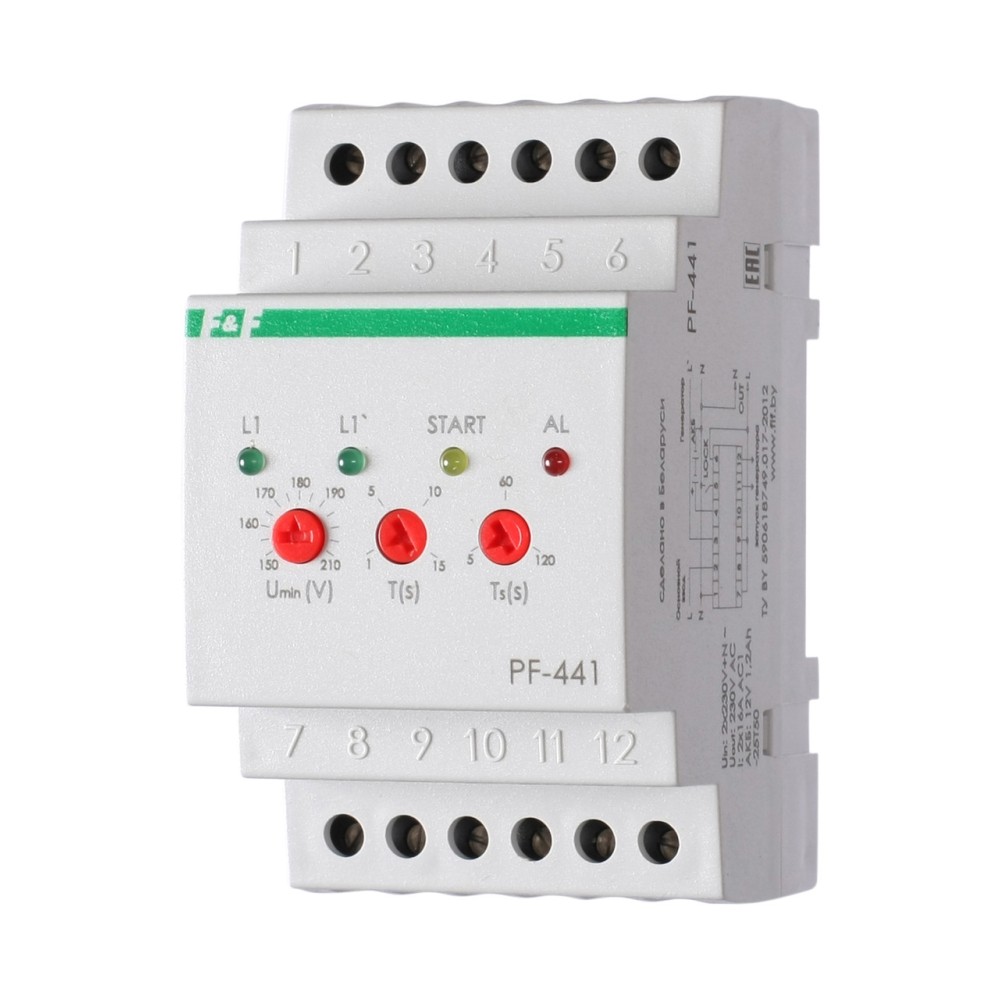

Переключатель фаз PF-441 Евроавтоматика FIF

Отличительные особенности реле:

Для работы с однофазными генераторами. Порог переключения: нижний 150-210 В, верхний 270 В. 16 А.

Назначение
Переключатель фаз автоматический PF-441 предназначен для контроля напряжения в однофазной сети питания и переключения потребителей на резервный ввод от генератора при выходе напряжения в сети за установленные пределы.

Принцип работы

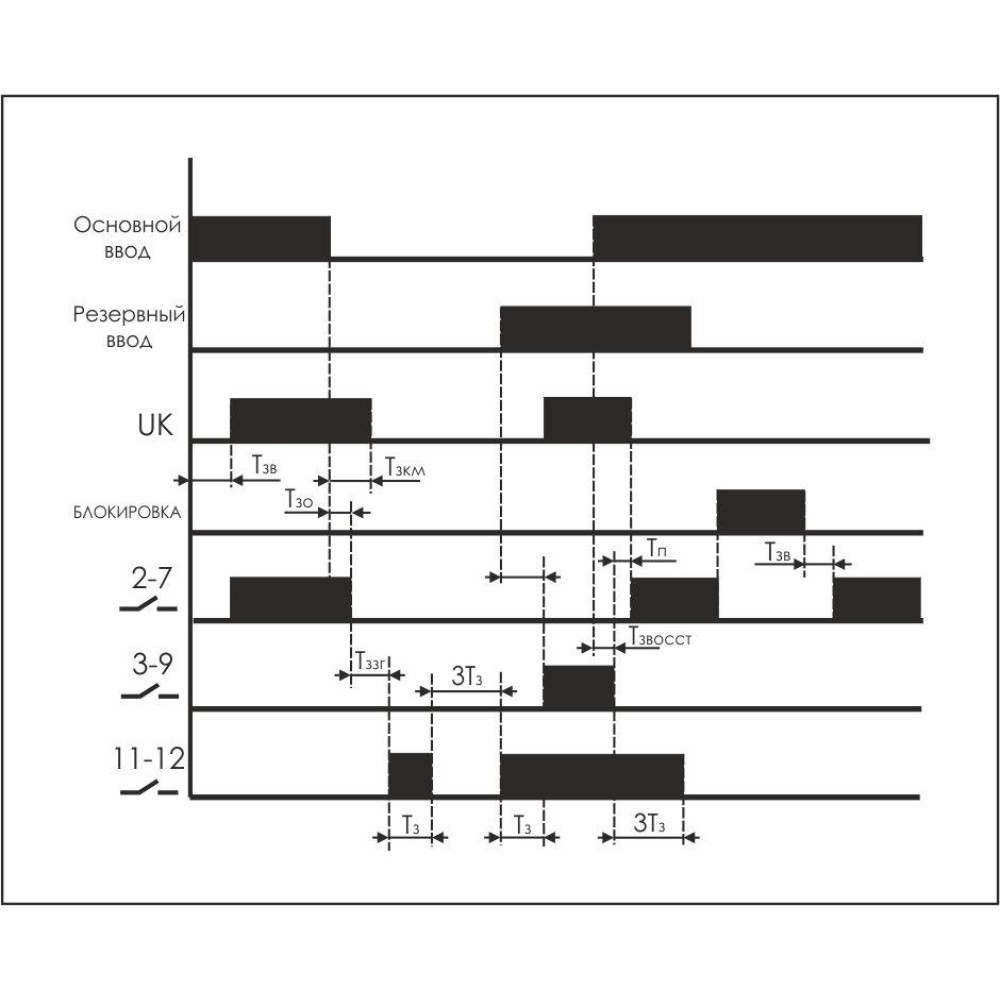

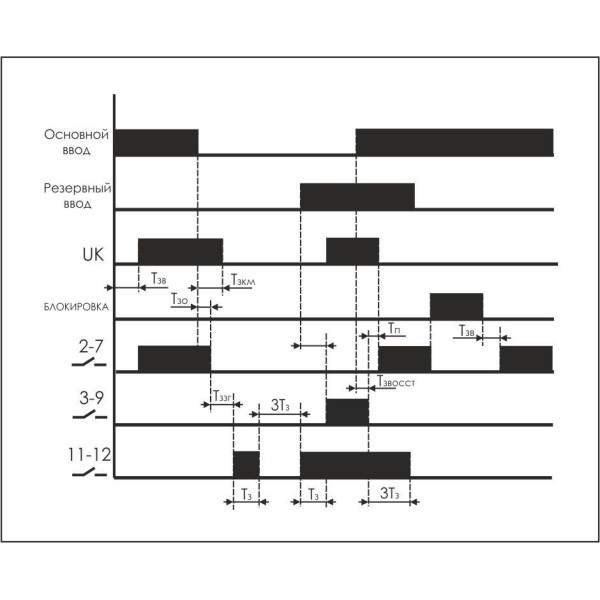

Если напряжение в сети в допустимых пределах, нагрузка через замкнутые контакты 2-7 подключена к сети. При выходе напряжения за установленные пределы контакты 2-7 размыкаются, и нагрузка отключается. Через 15 секунд замыкаются контакты 11-12 и подается сигнал на запуск генератора. После выхода его в рабочий режим (напряжение генератора стабильно и находится в допустимых пределах) контакты 3-9 замыкаются, и нагрузка подключается к генератору. При восстановлении напряжения в сети через 10 секунд контакты 3-9 размыкаются, через 0,3 секунды замыкаются контакты 2-7 и нагрузка подключается к сети питания.

Отличительные особенности:

• работа с генераторными установками;
• регулируемое время переключения;
• регулируемый верхний порог переключения.

Функциональные возможности:
- контроль верхнего и нижнего допустимых пределов напряжения;
- защита нагрузки от пониженного и повышенного напряжения;
- контроль включения нагрузки, защита от «встречного» напряжения;
- формирование сигнала запуска генератора;
- контроль запуска генератора;
- аварийное отключение нагрузки внешним сигналом;
- работа от внешней аккумуляторной батареи и ее поддержание в рабочем состоянии.
