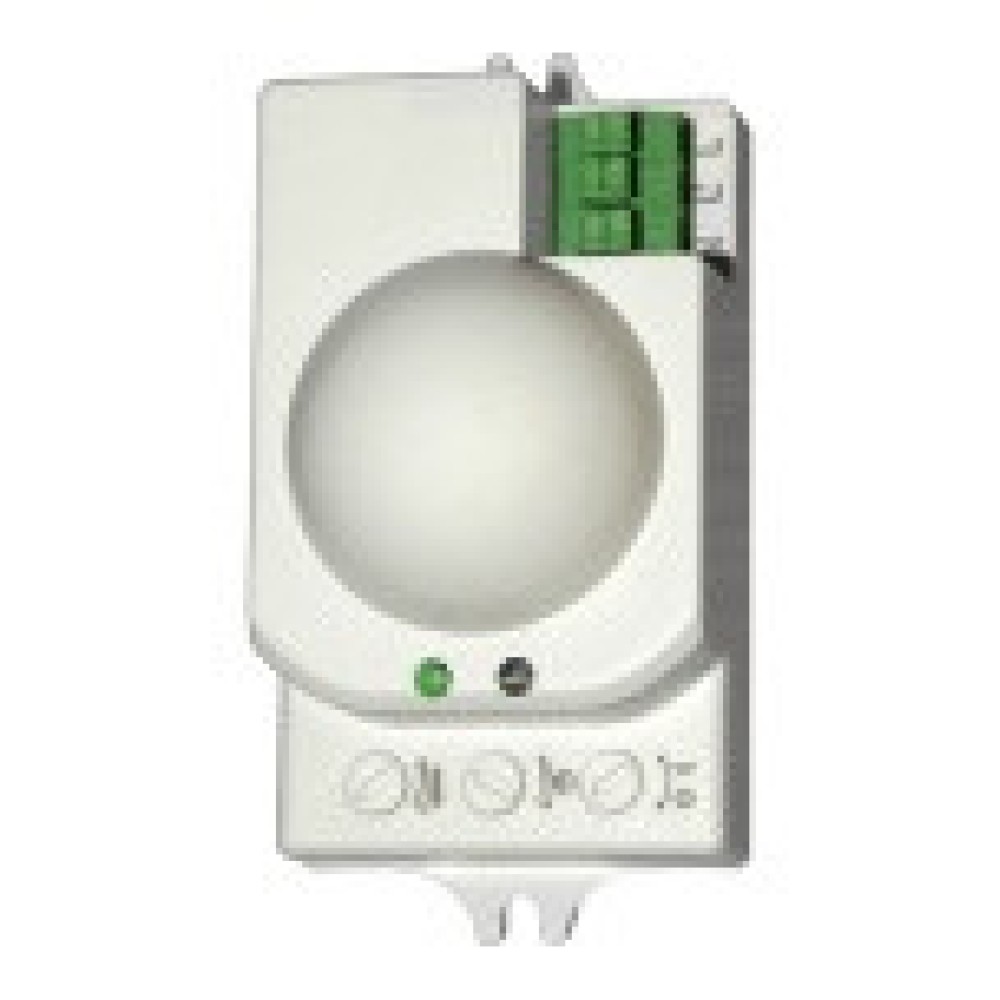

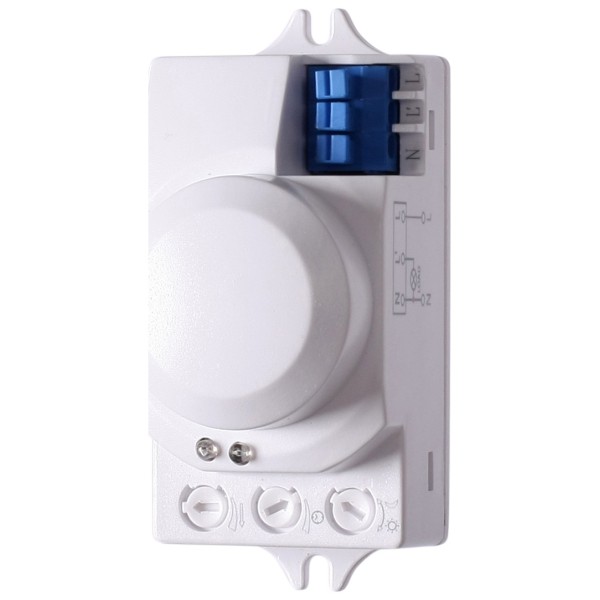

Микроволновой датчик движения DRM-01

Датчик движения служит для автоматического кратковременного включения освещения в случае появления человека либо другого объекта в таких местах как коридор, двор, подъезды и подходы, гаражи и т.д.

DRM-01 может применяться, как датчик присутствия. Датчик позволяет определять движение через деревянные щиты, гипсокартонные плиты, стекло и пластик.

Датчик движения DRM излучает и принимает отражённые высокочастотные электромагнитные волны с частотой 5,8 Гц. Датчик определяет изменения в отражаемых волнах, вызванных перемещением объекта в контролируемой зоне. Датчик определяет движения объекта, как на приближение, так и на удаление. Движение в контролируемой зоне приводит к автоматическому включению освещения. С момента включения, каждое движение поддерживает постоянное освещение. Только отсутствие движения в контролируемой зоне отключает время поддержания включённого освещения. Очередное движение в контролируемой зоне или его отсутствие во время отсчёта заданного времени, начинают отсчёт времени с начала. Характер действия  позволяет использовать DRM как датчик присутствия. После заданного времени, освещение будет выключено автоматически. Датчик движения снабжён светочувствительным автоматом, который блокирует включение освещения в дневное время. Датчик активируется в режим контроля движения и готовность к включению освещения только после наступления сумерек.  Время активации датчика, может быть задано потребителем при помощи потенциометра. Дополнительно, существует возможность регулировки площади обзора детектора в радиусе действия луча от  3 до 10 м (при высоте монтажа h=2.5 м), а так же регулировка времени включения освещения  в диапазоне от 5 секунд до 12 минут. Включение потребителя сигнализируется свечением зелёного светодиода. Датчик движения может работать вне помещений. Датчик движения позволяет определять движение через деревянные щиты, гипсокартонные плиты, стекло и пластик. Изменение температуры не влияет на чувствительность датчика движения.

1. Отключить напряжение питания.
2. Закрепить датчик в выбранном месте.
3. Подключить согласно схемы подключения.
   Внимание! После подачи напряжения питания, датчик не активен в течение первых 10 секунд.
4. С помощью регуляторов установить дальность действия, чувствительность светочувствительного автомата и время включения потребителя.Отключить питание, установить указатель в распределительном щите.
