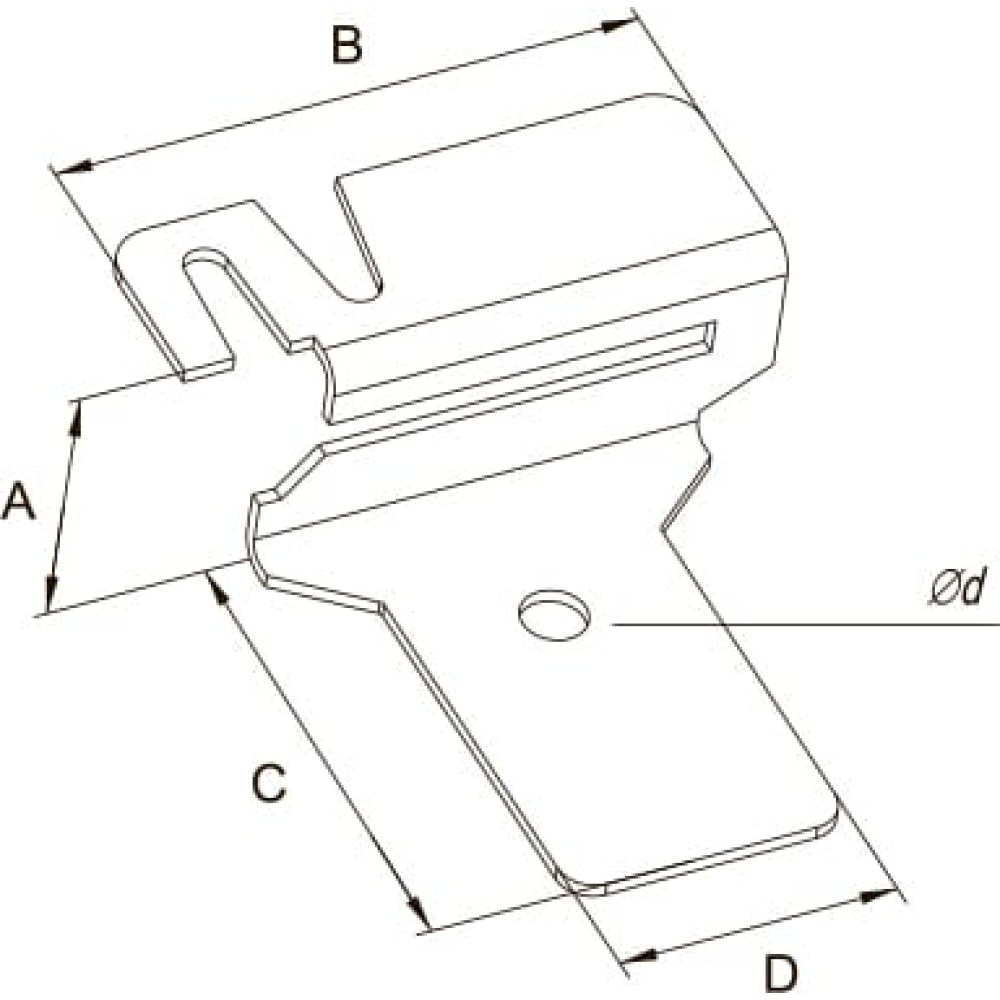

Держатель для заземляющих проводников

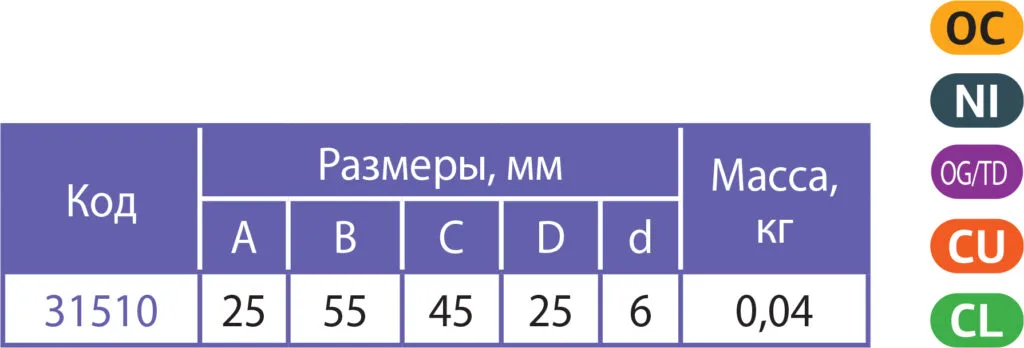

Держатель для заземляющих проводников

Предназначен для крепления полосы.

Магистрали защитных проводников допускается прокладывать непосредственно по стенам помещения, при условии, что помещение сухое и без агрессивной среды. Если эти условия не выполнятся, то защитный проводник прокладывается на расстоянии не менее 10 мм от стены.

Монтаж защитных проводников осуществляется в несколько этапов:

• Разметить прокладку проводников, определить места проходов и обходов;
• Просверлить отверстия для прохода проводника сквозь стену или перекрытие;
• Установить держатели шин заземления на стену;
• Проложить магистральные проводники;
• Выполнить соединение защитных проводников между собой;
• Обработать место соединения цинковым спреем или масляной краской и нитроэмали.

Заземляющие проводники окрашиваются в желто-зеленый цвет путем последовательного чередования желтых и зеленых полос одинаковой ширины от 15 до 100 мм каждая.

Прокладка плоских заземляющих проводников по кирпичным и бетонным основаниям должна производиться в первую очередь с помощью строительно-монтажного пистолета. В сухих помещениях полосы заземления могут прокладываться непосредственно по кирпичным и бетонным основаниям. Пример монтажа на бетонной поверхности – Фото 2-6. В сырых и особо сырых помещениях и в помещениях с химически активными веществами прокладку заземляющих проводников следует производить на держателях плоского и круглого проводника (держатель шин заземления).

Держатели заземляющих проводников должны устанавливаться с соблюдением расстояний, мм:

• На поворотах (от вершин углов) 100
• От мест ответвлений 100
• От нижней поверхности съемных перекрытий каналов 50
• От уровня пола помещений 400 – 600

Держатели крепятся к закладным изделиям, расположенным в бетонном основании с помощью сварки, которая выполняется по периметру хвостовика держателя, а также с помощью пистолетных дюбелей. К бетонным, кирпичным и другим основаниям держатели крепятся с помощью пистолетных дюбелей, в особых случаях – с помощью дюбелей с распорной гайкой или капроновых распорных дюбелей.
