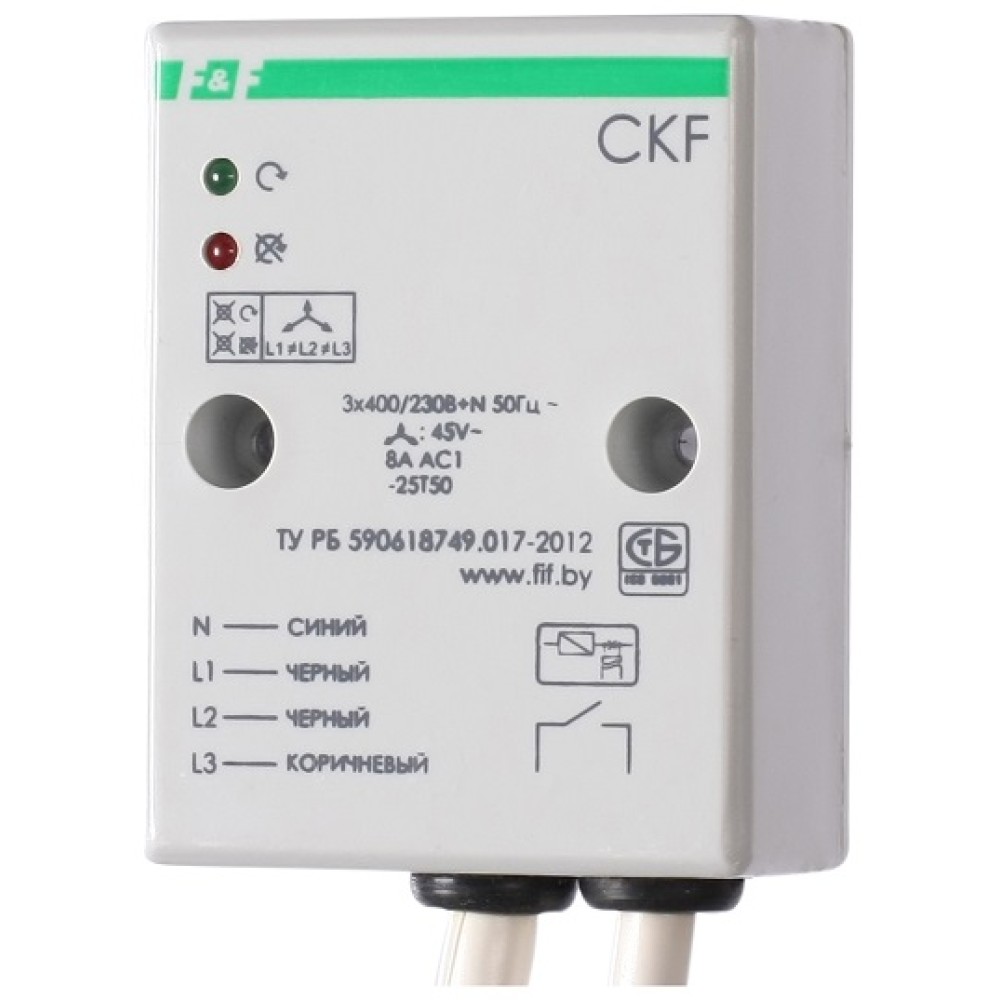

Автомат защиты электродвигателей CKF

Автомат защиты электродвигателей CKF-Bпредназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода, чередования фаз.

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение при асимметрии напряжения происходит с задержкой 3,0-5,0 сек.

В случаях отсутствия хотя бы одной из фаз, обрыва нулевого провода, чередования фаз изделие выключается с задержкой 0,1 сек.

Включение происходит автоматически после восстановления сетевого напряжения питания.

1. Отключить питание;
2. Подключить: 1, 2, 3 к входным зажимам контактора, зажим 4 к нулевому проводу, зажим к нулевому проводу;
3. От зажима катушки контактора отключить провод управления и подключить его к зажиму 7, свободный вывод катушки к зажиму 8.
4. Включить питание:
   ― нормальная работа ― горит зеленый светодиод,
   ― неправильное чередование фаз ― горит красный светодиод (поменять местами провода на зажимах 1 и 2,
   ― отсутствие фазы или асимметрия выше установленной или напряжение ниже установленного порога ― светодиоды не светятся.
5. Проверить работу реле, отключая напряжение в фазах.
