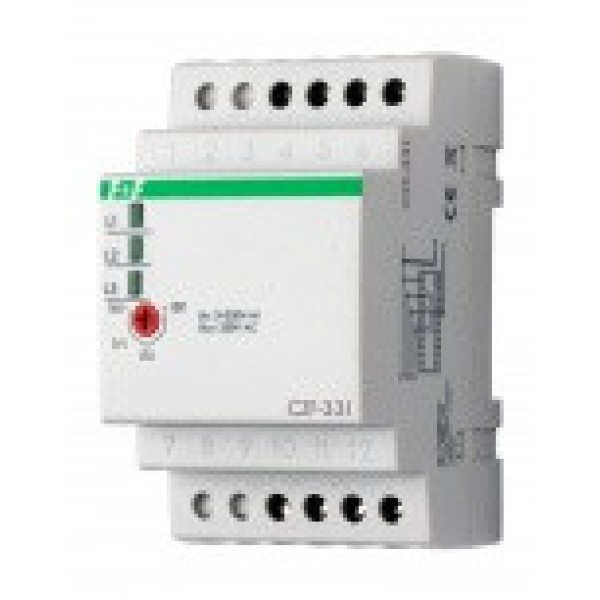

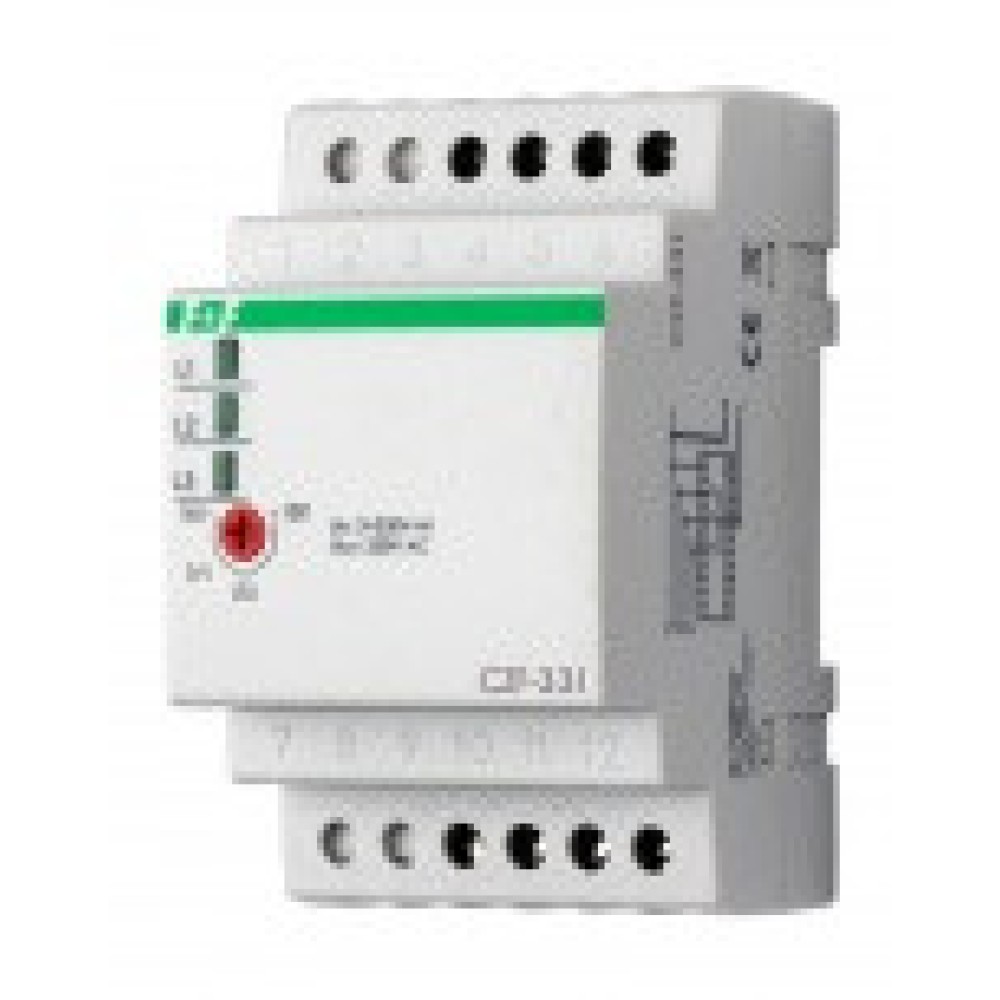

Количество: Добавить к заявке Назначение: Автомат защиты электродвигателей CZF-331 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях:
1.отсутствия хотя бы одной из фаз,
2.асимметрии напряжения.
Принцип работы:
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение во 2 случае происходит с задержкой 3-5 сек..
В случае 1 изделие выключается с задержкой 0,1 сек. Включение происходит автоматически после восстановления сетевого напряжения питания.
Монтаж:- отключить питание.
- подключить: Зажимы 3, 4, 5 к входным зажимам контактора, зажим 6 к нулевому проводу. Провод управления контактором отключить от фазы и подключить к зажиму 9. К зажиму 8 подключить одну из фаз. Зажимы 10, 11, 12 можно использовать для подключения световой или акустичной сигнализации.
- включить питание.
- проверить работу реле, отключая напряжение в отдельных фазах. Светодиод соответствующей фазы должен погаснуть, электродвигатель отключится.
| Параметр | CZF-331 |
|---|---|
| Напряжение питания: | 3x400/230В+N 50Гц |
| Максимальный ток нагрузки: | 2x8 А, АС1 |
| Контакт: | 2P (2 переключающих) |
| Асимметрия напряжения: | 55В |
| Гистерезис: | 5В |
| Задержка отключения: | 3-5 сек. |
| Рабочая температура: | от -25°С до +50°С |
| Потребляемая мощность: | 1,6 Вт |
| Степень защиты: | IP20 |
| Размеры: | 52,5x90x65 мм |
| Подключение: | винтовые зажимы 2,5 мм2 |
| Тип корпуса: | 3S |
| Монтаж: | на DIN-рейке 35 мм |
