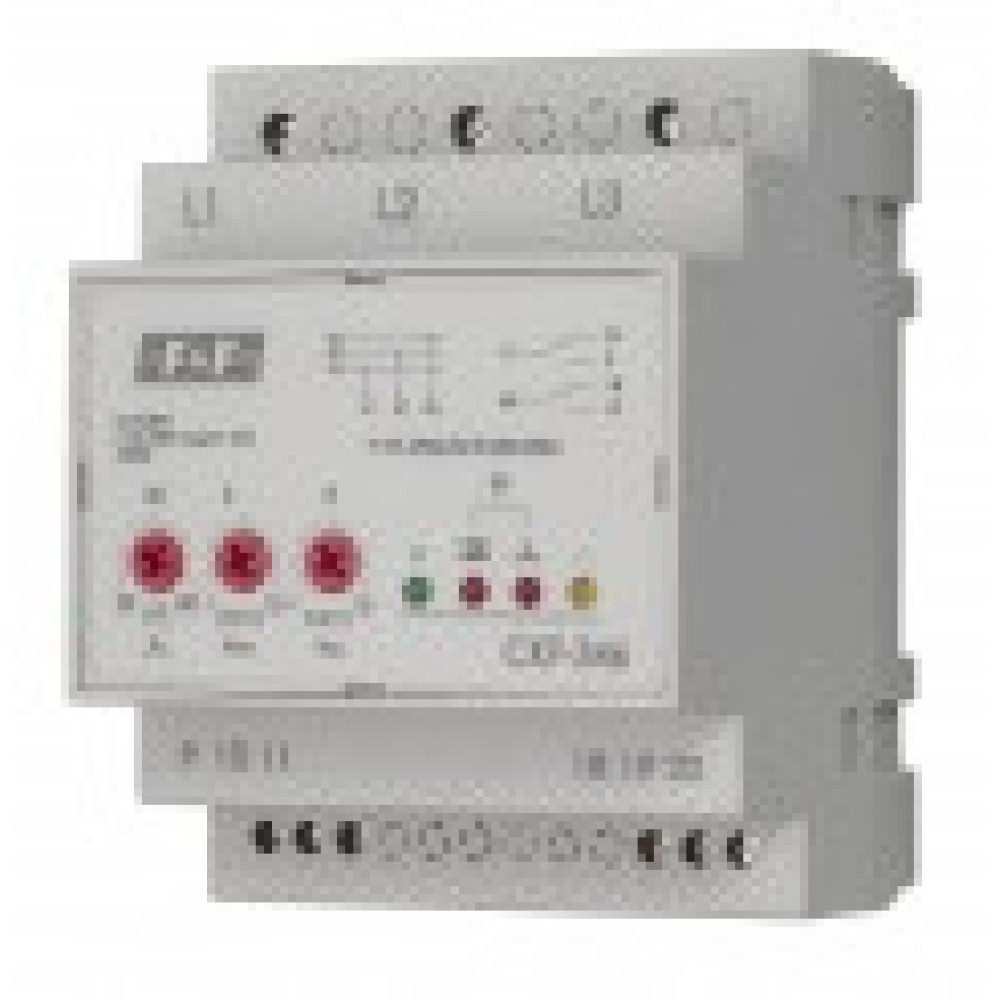

Количество: Добавить к заявке Назначение: Автомат защиты электродвигателей CKF-346 предназначен для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, падения/повышения напряжения, асимметрии напряжения, нарушении чередования фаз.
Принцип работы:Если напряжение в пределах нормы, контакты исполнительного реле 9,11 и 19,20 замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Выключение в случае асимметрии происходит с регулируемой задержкой 1-10 секунд во избежание случайного отключения двигателя при кратковременных падениях напряжения. Включение происходит автоматически после восстановления сетевого напряжения питания. CKF-346 защищает также от симметричного падения и повышения напряжения в фазах, работает без нулевого провода.
Монтаж:- Проверить направление вращения двигателя.
- Отключить питание.
- Подключить автомат согласно приведенной схемы.
- Включить питание:
― светится зеленый U и желтый ― напряжение в пределах нормы, можно произвести запуск двигателя.
― светится красный ― асимметрия больше нормы.
― моргает красный ― напряжение выше 780В.
― светится красный ― напряжение ниже 600В.
― светятся два красных ― напряжение ниже 600В или отсутствие одной из фаз.
― моргает желтый ― идет отсчет времени включения.
― попеременно горят и гаснут и оба красные ― нарушение чередования фаз.
| Параметр | CKF-346 |
|---|---|
| Напряжение питания: | 3х690 В 50 Гц |
| Максимальный ток катушки контактора: | 2А |
| Контакт: | 2Р (2 переключающих) |
| Макс.коммутируемое напряжение: | 400В |
| Сигнализация питания: | зеленый светодиод |
| Напряжение откл. при снижении: время отключения: | < 600 В (межфазное) 5 сек |
| Напряжение откл. при превышении: время отключения | > 780 В (межфазное) 0,5 сек |
| Асимметрия напряжения ― регулируемая: | 20-80В |
| Задержка отключения по асимметрии: | 1-10 сек |
| Время включения ― регулируемое: | 1-15 сек |
| Рабочая температура: | от -25°С до +50°С |
| Потребляемая мощность: | 1,6 Вт |
| Степень защиты: | IP20 |
| Размеры: | 70x90x65 мм |
| Подключение: | винтовые зажимы 2,5 мм2 |
| Тип корпуса: | 4S |
| Монтаж: | на DIN-рейке 35мм |
