Отличительные особенности:
Многофункциональное. Для 3-х фазных электродвигателей с номинальным током от 10 до 59,5 А. USB порт для установки (изменения) параметров через ПК.
Назначение
Для защиты трехфазных электродвигателей переменного тока от аварийных режимов работы.
Обзор на канале
Область применения
Применяется для защиты трехфазных электродвигателей от аварийных режимов работы.
Особенности
Защитные функции:
- защита от частых пусков;
- защита от перегрузки по току;
- защита от перегрева;
- защита от нарушения чередования и слипания фаз;
- защита от обрыва фазы;
- защита от работы при пониженном и повышенном напряжении;
- защита от асимметрии фазных токов;
- защита от асимметрии фазных напряжений;
- защита от токов короткого замыкания;
- защита от потери нагрузки (сухой ход);
- контроль сопротивления изоляции обмоток электродвигателя.
Принцип работы

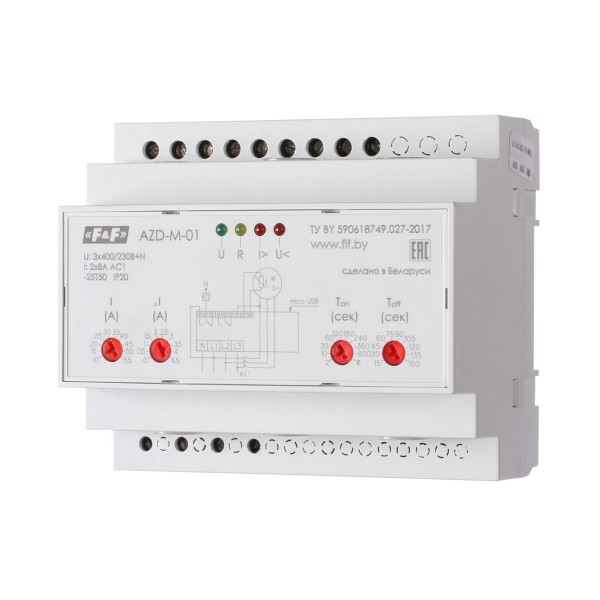

Реле защиты электродвигателей AZD-M-0Технические характеристики
| Артикул | EA05.004.001 |
| Код ETIM | EC002572 |
| Напряжение питания, В | 3х230 + N |
| Диапазон контролируемых токов электродвигателя, А* | 10...59,5 |
| Дискретность установки тока (грубо), А | 5 |
| Дискретность установки тока (точно), А | 0,5 |
| Максимальный ток контактов реле, А | 2х8 AC-1 / 250 В AC |
| Максимальное напряжение контактов реле, В | 400 AC |
| Максимальный ток катушки контактора, А | 2 AC-15 |
| Контакт | 2NO/NC |
| Задержка повторного включения нагрузки (Ton), с | 2...600 |
| Диапазон контролируемых напряжений, В: * | |
| - нижний порог | 160 |
| - верхний порог | 260 |
| Допустимая асимметрия фазных напряжений, В * | 60 |
| Допустимая асимметрия фазных токов, % | 30 |
| Минимальный рабочий ток, % от номинального* | 60 |
| Сопротивление изоляции обмоток, МОм | 0,5 |
| Задержка отключения, с: | |
| - при перегрузке по току (Toff) | токовременная хар-ка (табл. 1) |
| - при асимметрии фазных токов | 4 |
| - при потере нагрузки (сухой ход) * | 5 |
| - при КЗ в нагрузке | 0,1 |
| - при падении напряжения | 5 |
| - при асимметрии* | 5 |
| - при повышении напряжения | 0,5 |
| - при обрыве фазы | <1 |
| - при нарушении чередования фаз | <0,1 |
| Задержка контроля перегрузки по току, с* | 5 |
| Погрешность измерения, %: | |
| - напряжения | |
| - тока | |
| Диаметр сквозных каналов встроенных трансформаторов тока, мм | 10,5 |
| Степень защиты | IР20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °С | -25...+50 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Габариты (ШхВхГ), мм | 105x90x65 |
| Тип корпуса | 6S |
| Масса, кг | 0,341 |
| Монтаж | на DIN-рейке 35 мм |
| * параметры, изменяемые при подключении к ПК |
1 измеряет действующее значение тока, потребляемого электродвигателем в рабочем режиме и значение напряжения в трехфазной сети питания. При выявлении аварийных режимов работы электродвигателя, контакт исполнительного реле размыкается и электродвигатель отключается от сети питания.
